Radiografía Industrial y Gammagrafía (RT / RT-G)
Descripción General
La Radiografía Industrial (RT) y Gammagrafía Industrial (RT-G) son métodos de Ensayos No Destructivos de volumetría avanzada. Utilizan radiación ionizante (generada por equipos de Rayos X o fuentes de isótopos radiactivos Iridio-192 y Selenio-75) para penetrar componentes metálicos y registrar la estructura interna en placas o digitalizadores de alta definición. Esta técnica ofrece la máxima solvencia en seguridad radiológica, rigor normativo e inspección volumétrica de precisión para detectar discontinuidades internas como faltas de penetración, porosidades, fisuras, socavados e inclusiones de escoria en soldaduras, fundiciones, tuberías de proceso y recipientes a presión.
Aplicaciones Comunes

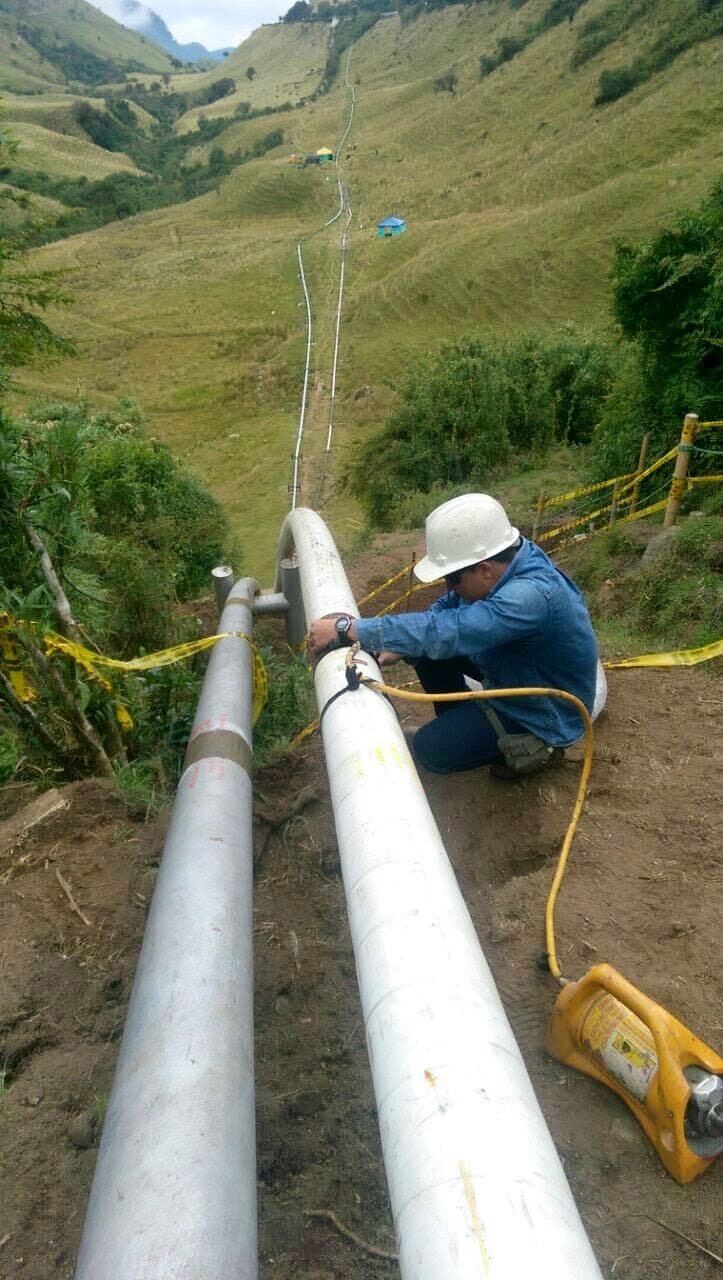

- Inspección volumétrica de precisión en tuberías de proceso y líneas de transporte cross-country (API 1104, ASME B31.3, B31.1).
- Evaluación de soldaduras críticas y virolas en recipientes a presión y calderas (ASME Sección V Art. 2, ASME Sec. VIII).
- Control de calidad en juntas de penetración completa (CJP) para estructuras metálicas y puentes (AWS D1.1, AWS D1.5).
- Inspección de piezas fundidas y forjadas en busca de sopladuras, rechupes de solidificación e inclusiones (ASTM E94, ASTM E142, ASTM E1025).
- Radiografía Computarizada / Digital (CR/DR) para procesamiento digital inmediato, archivo electrónico y menor exposición.
- Delimitación estricta de zonas controladas y blindajes supervisados por Oficiales de Protección Radiolígica (OPR) e inspectores Nivel II.
Códigos y Normas Aplicables
Nuestros procedimientos de inspección están redactados y validados por inspectores Nivel III bajo los siguientes códigos internacionales:
Cuadro de Aplicaciones, Códigos y Cobertura Técnica
Cuadro diseñado para transmitir conocimiento normativo a ingenieros de control de calidad e inspectores de interventoría:
| Elemento / Componente | Técnica Recomendada | Códigos / Estándares | Defectos Detectables |
|---|---|---|---|
| Tuberías de Proceso / Cross-Country | Gammagrafía (Ir-192) / RT Digital | API 1104, ASME B31.3, ASME B31.1 | Falta de penetración, porosidad lineal, socavados internos, grietas. |
| Recipientes a Presión y Calderas | Rayos X / Gammagrafía | ASME Sección V Art. 2, ASME Sec. VIII | Inclusiones de escoria, rechupados, falta de fusión en virolas. |
| Estructuras Metálicas y Puentes | Gammagrafía / Rayos X | AWS D1.1, AWS D1.5 (Puentes) | Discontinuidades en juntas de penetración completa (CJP). |
| Piezas Fundidas y Forjadas | Rayos X de Alta Energía / Gamma | ASTM E94, ASTM E142, ASTM E1025 | Sopladuras, rechupes de solidificación, inclusiones metálicas. |
Compromiso de Seguridad Radiológica y Aseguramiento de Calidad
Dado que la radiografía involucra fuentes de radiación ionizante, nuestra operación transmite total transparencia y cumplimiento legal para generar la máxima confianza institucional:
Ejecución del Ensayo en Campo

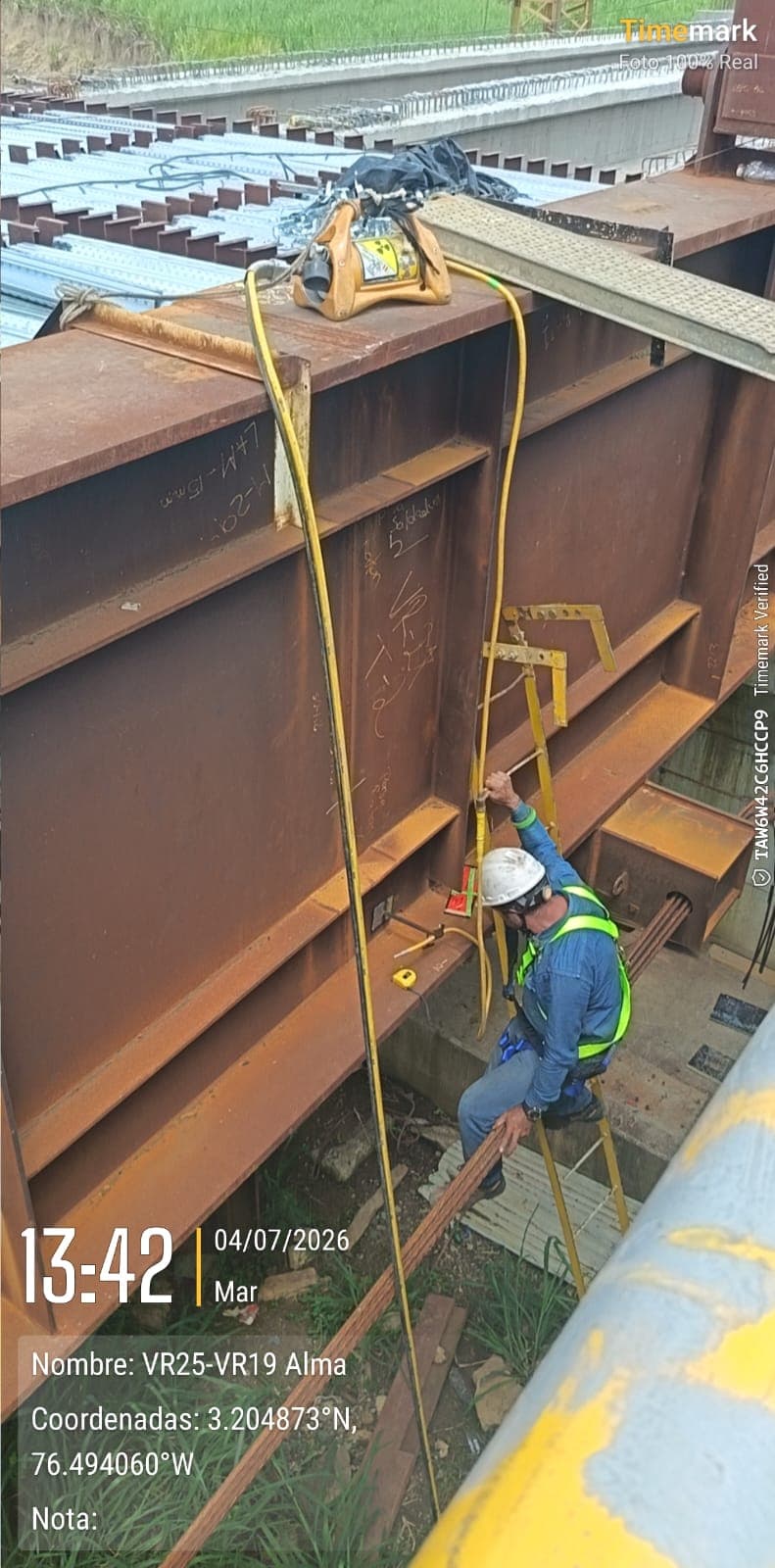

Vea cómo nuestro personal técnico calificado ejecuta el ensayo de Radiografía Industrial y Gammagrafía (RT / RT-G) con equipos certificados y rigurosa trazabilidad normativa.
Ventajas de la Técnica
- •Examen volumétrico completo del interior de la soldadura o pieza metálica sin dañarla.

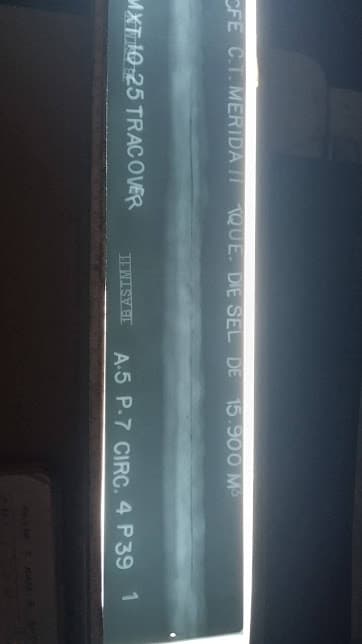

- •Registro físico permanente (placa radiográfica) o archivo digital de alta resolución para interventorías y auditorías.
- •Excelente sensibilidad para detectar defectos tridimensionales y grietas internas profundas.
- •Cumplimiento garantizado de protocolos internacionales de seguridad radiológica y personal certificado ASNT / SNT-TC-1A Nivel II.
